CMS 10кВА , мощность до 100 кВА, 400 В, аккумуляторы 64 шт
ИБП CMS 10кВА один из четырех модульных ИБП. Эта модель подходит для проектов с поглощением малого и среднего объема энергии. CMS 10kVA UPS обладает компактной структурой (площадь пола 0.48 м²), надежной производительностью и необходимым резервированием. Каждый модуль обеспечивает мощность от 10 кВА и может увеличиваться до 50 кВА и 100кВА ИБП в засимости от ваших конкретных обстоятельств.

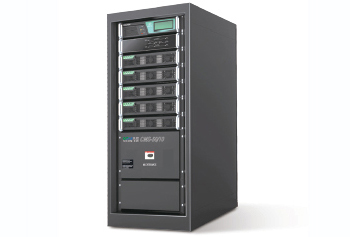

CMS-50/10
- Макс. Мощность：50кВА
- Модель силового модуля：CM10
- Мощность модуля：10кВА
- Входное напряжение: ±384В
- Габариты: 600*800*1200мм (Ш*Г*В), стандартный шкаф 19 дюйм
- Вес: 12кг

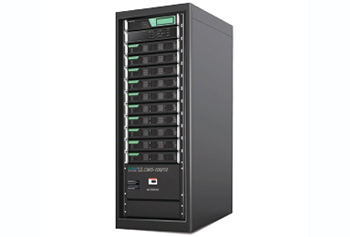

CMS-100/10
- Макс. Мощность: 100 кВА
- Модель модуля: CM10
- Мощность модуля: 10 кВА
- Входное напряжение: ± 384В
- Габариты: 600*800*1600 мм (Ш*Г*В), стандартный шкаф 19 дюйм
- Вес: 150кг
Модуль
| Модель модуля | CM10 |
| Мощность модуля | 10кВА |
| Номинальное входное напряжение | ±384ВDC |
| Подключение к электропитанию | 3/3 фазы |
| Габариты модуля (Ш*Г*Д)мм | 482×465×89 |
| Вес (кг) | Около 16 кг |
| Зарядка модуля | Каждый модуль обеспечивает 2.5кВт мощности зарядки |
| Входной коэффициент мощности В режиме переменного тока | ≥0.99 |
| Перегрузочная способность | Превышает системные перегрузочные требования |
| Максимальная мощность теплоотдачи | 475w |
| Полный коэффициент гармонических искажений (THDI) (%) | ≤3% |
Вход
| Тип соединения | 3-фазы +N +E, 1-фаза +N +E |
| Входное напряжение | 380В/220В±20%, 400В/230В±20%, 415В/240В±20% |
| Входная частота | 50Гц±10%, 60Гц±10% |
| Мощность включения (Сек.) | 60сек |
| Полный коэффициент гармонических искажений входного тока (THDI) | ＜3% |
| Входной коэффициент мощности | ≥0.99 |
Байпас вход
| Входное напряжение | 380В/220В±20%, 400В/230В±20%, 415В/240В±20% |
| Входная частота | 50 Гц, 60 Гц |
| Диапазон частоты Синхро | 50 Гц±4%, 60 Гц±4% |
Вход постоянного тока
| Номинальное входное напряжение | ±384В DC |
| Допуск входного напряжения | ±345В~±440В DC |
Характеристики батарей
| Ограничение зарядного тока | да |
| Продолжительность аккумулятора | 10 часов (2 часа в запасе) |
| Стабильность зарядного напряжения | ±1% |
Выход переменного тока
| Коэффициент мощности ИБП | 1 |
| Выходное напряжение | 380В/220В AC, 400В/230В AC, 415В/240В AC |
| Выходная частота | ±4%;±0.2% (от батареи) |
| Стабилизация выходного напряжения | ±1% |
| Время восстановления выходного напряжения | ＜20мин (нагрузка 0~100% замена) |
| Перегрузочная способность | Нагрузка 125% - работа 10мин |
| Время переключения к батареям | 0мин |
| Переключение от байпаса к инвертору | < 1м |
| Пик-фактор нагрузки | 3:01 |
| Искажение формы сигнала | ≤1% ( линейная нагрузка ), ≤3%( нелинейная нагрузка) |
| Общая эффективность | ≥95% (AC~AC), ≥98% (DC~AC) |
| Точность распределения нагрузки | ≤5% |
Параметры окружающей среды
| Температура хранения | -25℃～60℃ |
| Рабочая температура | -5℃～40℃ |
| Высота над уровнем моря | ≤1500м |
| Относительная влажность | ≤95% без конденсации |
| Степень защиты | IP30 |
| Охлаждение | Охлаждение воздуха |
| Применяемые стандарты безопасности | EN62040-1-1:2003 IEC60950-1:2001 |
| Электромагнитная совместимость | EN62040-2:2006 |
| Уровень шума | ≤55ДБ |
Прочее
| Шкаф | Стандартный шкаф 19 дюймов |
| Управление монитором | UPSupervisor |
| Интерфейс | RS232, RS485 и 8 можно связаться, TCP/IP адаптер, SNMP(опционально) |
| Дисплей | Сенсорный LCD/LED Экран |
Электрические неполадки могут вызвать серьезные трудности, если главная система прекращает работу, даже если на определенный момент. Например, отключение электроэнергии в ЦОД, который выполняет принимающий сервис систем электронной почты, может закончиться огромными экономическими потерями, так как это может привести бизнес в застой. Как показывает исследование, ИБП сохранили миллиарды долларов предотвратив потерю данных и продуктивность, которые происходят из-за неполадок с электричеством.
