ERMS 6кВА ИБП, мощность до 36кВА, 400В
ИБП ERMS серии состоит из модуля управления и многочисленных силовых модулей. Данный ИБП из категории RT( rack-mounted - стоечный) , может монтироваться в стандартный 19 дюймовый кабинет или работать индивидуально на децентрализованном энергоснабжении
SCU представляет модели c тремя силовыми модулями: ERMS-12/6, ERMS-24/6 и ERMS-36/6 максимальная мощность которых, 12кВА, 24кВА и 36кВА.

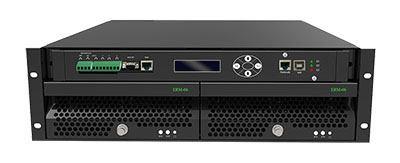

ИБП ERMS-12/6
- Макс. Мощность: 12кВА
- Доступен для встраивания в стандартный кабинет 19 дюймов
- Модель силового модуля: ERM-06
- Мощность модуля: 6kVA
- Вес: Около 12кг+2*7кг (каждый модуль)
- Габариты: 480*600*132 мм (Ш*Г*В)
- Вес: 12кг

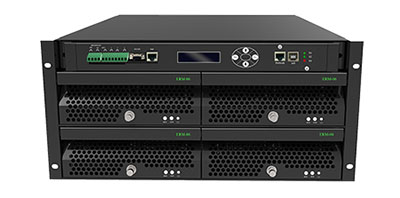

ИБП ERMS-24/6
- Макс. Мощность: 24кВА
- Доступен для встраивания в стандартный кабинет 19 дюймов
- Модель силового модуля: ERM-06
- Мощность модуля: 6кВА
- Вес: Около 16кг+4*7кг (каждый модуль)
- Габариты: 480*600*220 мм (Ш*Г*В)
- Вес: 16кг

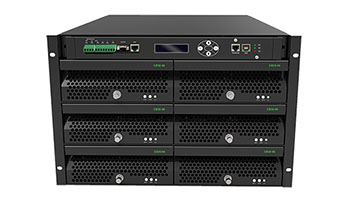

ИБП ERMS-36/6
- Макс. Мощность: 36кВА
- Доступен для встраивания в стандартный кабинет 19 дюймов
- Модель силового модуля: ERM-06
- Мощность модуля: 6кВА
- Вес: Около 20кг+6*7кг (каждый модуль)
- Габариты: 480*600*310 мм (Ш*Г*В)
- Вес: 20кг
Модуль
| Модель модуля | ERM-06 |
| Мощность модуля | 6кВА |
| Вход/выход | 1/1 фаза |
| Габариты модуля (Ш×Г×В)мм | 220×500×85 |
| Вес (кг) | Около 7кг |
| Зарядка модуля | Каждый модуль обеспечивает 1A зарядного тока |
| Входной коэффициент мощности | ≥ 0.99 |
| Перегрузочная способность | Превышает системные требования нагрузки |
| Максимальная мощность теплоотдачи | 340 |
| Полный коэффициент гармонических искажений THDI (%) | ≤ 3% |
Вход
| Тип соединения | 3-фазы +N +E, 1-фаза +N +E |
| Входное напряжение | 380В/220В±20%, 400В/230В±20%, 415В/240В±20% |
| Входная частота | 50Гц±10%, 60Гц±10% |
| Мощность включения (Сек.) | 60сек |
| Полный коэффициент гармонических искажений входного тока THDI (%) | ＜3% |
| Входной коэффициент мощности | ≥0.99 |
Байпас вход
| Входное напряжение | 380В/220В±20%, 400В/230В±20%, 415В/240В±20% |
| Входная частота | 50 Гц, 60 Гц |
| Диапазон частоты Синхро | 50 Гц±4%, 60 Гц±4% |
Вход постоянного тока
| Номинальное входное напряжение | ±240В DC |
| Допуск входного напряжения | ±216В~±246В DC |
Характеристики батарей
| Ограничение зарядного тока | да |
| Продолжительность аккумулятора | 10 часов (2 часа в запасе) |
| Стабильность зарядного напряжения | ±1% |
Выход переменного тока
| Коэффициент мощности ИБП | 0.9 |
| Выходное напряжение | 380В/220В AC, 400В/230В AC, 415В/240В AC |
| Выходная частота | ±4%;±0.2% (от батареи) |
| Стабилизация выходного напряжения | ±1% |
| Время восстановления выходного напряжения | ＜20мин ( нагрузка 0~100% замена) |
| Перегрузочная способность | Нагрузка 125% - работа 10мин |
| Время переключения к батареям | 0мин |
| Переключение от байпаса к инвертору | < 1мин |
| Пик-фактор нагрузки | 3:1 |
| Искажение формы сигнала | ≤1% ( линейная нагрузка ), ≤3%(нелинейная нагрузка) |
| Общая эффективность | ≥95% (AC~AC), ≥98% (DC~AC) |
| Точность распределения нагрузки | ≤5% |
Параметры окружающей среды
| Температура хранения | -25℃～60℃ |
| Рабочая температура | -5℃～40℃ |
| Высота над уровнем моря | ≤1500м |
| Относительная влажность | ≤95% без конденсации |
| Степень защиты | IP30 |
| Охлаждение | Охлаждение воздуха |
| Применяемые стандарты безопасности | EN62040-1-1:2003 IEC60950-1:2001 |
| Электромагнитная совместимость | EN62040-2:2006 |
| Уровень шума | ≤55ДБ |
Прочее
| Шкаф | Стандартный шкаф 19 дюйм |
| Управление монитором | UPSupervisor |
| Интерфейс | RS232, RS485, 2 возможен контакт, TCP/IP адаптер |
| Дисплей | LCD/LED |
Электрические неполадки могут вызвать серьезные трудности, если главная система прекращает работу, даже если на определенный момент. Например, отключение электроэнергии в ЦОД, который выполняет принимающий сервис систем электронной почты, может закончиться огромными экономическими потерями, так как это может привести бизнес в застой. Как показывает исследование, ИБП сохранили миллиарды долларов предотвратив потерю данных и продуктивность, которые происходят из-за неполадок с электричеством.
