CMS 25кВА ИБП, мощность до 200кВА, 400В

CMS 25кВА ИБП, мощность до 200кВА, 400В

SCU разработал RT(rackmount – стоечные ) ИБП таким образом, чтобы они могли быть установлены в небольших местах в серверных комнатах или в других помещениях с ограниченной вместительностью.

RT (rackmount – стоечные ) ИБП можно монтировать в стандартные 19 дюймовые кабинеты и интегрировать в серверные комнаты среднего размера, а также в особо холодные/горячие комнаты с проходами.

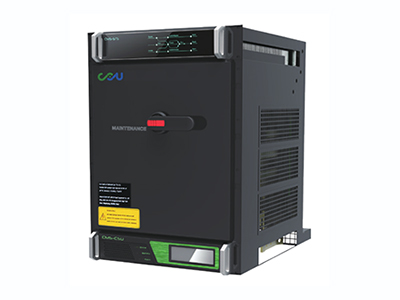

Силовые модули CMS/A-200

Входные/выходные кабели
Бесконтактный переключатель (STS) 200кВА
Ремонтный байпас
Управление системы (выше уровня глаз)
Макс. мощность в 200кВА/180кВт
Трехфазное входное/выходное подключение к электросети
400/230VAC, 50Гц
SNMP- порт
Применим к любому шкафу 19 дюйм 600*800(Ш*В)
Высота: 16U (1U=44.45мм)

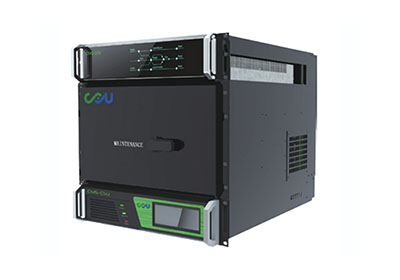

Силовой модули CMS/A-100

Входные/выходные провода
Бесконтактный переключатель (STS) 100кВА
Ремонтный байпас
Управление системы (выше уровня глаз)
Макс.мощность в 200кВА/180кВт
Трехфазное входное/выходное подключение к электросети
400/230ВAC, 50Гц
SNMP-порт
Применим к любому шкафу 19 дюйм 600*800(Ш*В)
Высота: 9U(1U=44.45мм)

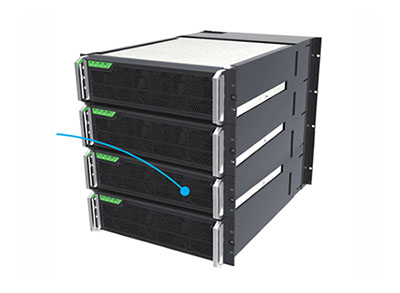

Набор силовых модулей CM/A100F

Макс. Мощность четырех модулей ИБП в 25кВА/22.5кВт
Макс. мощность в 100 кВт
CMS/A-100 энергообъект доступен для соединения с 1 CM/A100F набором силовых модулей
CMS/A-200 энергообъект доступен для соединения с 2 CM/A100F набором силовых модулей
Силовой модуль CMS/A-200 доступен для соединения с 2 наборами силовых модулей CM/A100F
Трехфазное входное/выходное подключение к электросети
400/230ВAC, 50Гц
Применим к любому шкафу 19 дюйм 600*800(Ш*В)
Установленная высота силового модуля:12U

Набор силовых модулей CM/A50F

Макс. Мощность двух модулей ИБП в 25кВА/22.5кВт
Макс.Мощность в 50кВА
Набор силовых модулей CMS/A-100 доступен для соединения с 2 наборами силовых модулей CM/A50F
Трехфазное входное/выходное подключение к электросети
400/230В AC, 50Гц
Применим к любому шкафу 19 дюйм 600*800(Ш*В)
Высота силового модуля 6U (1U=44.45мм)

Технические параметры ИБП

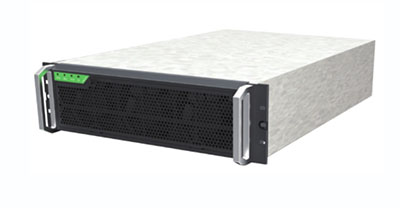

Модуль

Модель модуля	CM/A25
Мощность модуля	25кВА
Подключение к электросети	3/1, 3/3, 1/1, 1/3 фазы
Габариты модуля (В×Ш×Г)мм	133×482×465
Вес(кг)	Около 20 кг
Заряжающий модуль	Каждый модуль обуспечивает зарядной мощности в 6кВт
Входной коэффициент мощности	≥0.99
Перегрузочная способность	135%
Макс. мощность теплоотдачи	1187ватт
THDI (%)	≤3%

Вход

Тип соединения	3-фазы +N +E, 1-фаза +N +E
Входное напряжение	380В/220В±20%、400В/230В±20%、415В/240В±20%
Входная частота	50Гц±10%、60Гц±10%
Мощность включения (Сек)	60сек
THDI（%）	＜3%
Входной коэффициент мощности	≥0.99

Вход байпас

Входное напряжение	380В/220В±20%、400В/230В±20%、415В/240В±20%
Входная частота	50Гц±4%, 60Гц±4%
Диапазон частоты Синхро	50Гц±4%, 60Гц±4%

Вход постоянного тока

Номинальное входное напряжение	±384ВDC
Допустимое входное напряжение	±345В～±440В DC

Зарядка батареи

Ограничение зарядного тока	да
Продолжительность аккумулятора	10 часов (2 часа в запасе)
Стабильность зарядного напряжения	±1%

Выход переменного тока

Коэффициент мощности ИБП	0.9
Выходное напряжение	220В/230В
Выходная частота	50Гц±4%, 50Гц±0.2%
Выходная частота	60Гц±4%,60Гц±0.2%
Стабильность выходного напряжения	380В/220в±1% (Static); 380V/220V±2%(нагрузка 0~100% замена)
	400В/230В±1% (Static); 400V/230V±2%(нагрузка 0~100% замена)
	415В/240В±1% (Static); 415V/240V±2%(нагрузка 0~100% замена)
Время восстановления выходного напряжение	＜20мин ( нагрузка 0~100% замена)
Перегрузочная способность	Нагрузка 125% - работа 10мин
Время переключения к батареям	0мкс
Переключение от байпаса к инвертору	< 10мкс
Пик-фактор нагрузки	3:01
Искажение формы сигнала	≤1% ( линейная нагрузка ), ≤3%( нелинейная нагрузка )
Общая эффективность	≥95% (AC~AC), ≥98% (DC~AC)
Точность распределения нагрузки	≤5%

Параметры окружающей среды

Температура хранения	-25℃～60℃
Рабочая температура	-5℃～40℃
Высота над уровнем моря	≤1500м
Относительная влажность	≤95% без конденсации
Уровень защиты	IP30
Охлаждение	Охлаждение воздуха
Применяемые стандарты безопасности	EN62040-1-1:2003 IEC60950-1:2001
Электромагнитная совместимость	EN62040-2:2006
Уровень акустического шума	≤55дБ

Прочее

Размер шкафа（Ш×Г×В）мм	6008002000
Вес(кг)	240
Шкаф	Стандартный шкаф 19 дюйм
Управление монитором	UPSupervisor
RS232, RS485 and 8 возможен контакт, TCP/IP адаптер, SNMP(опционально)	Стандарт
SNMP	Опционально
Дисплей	LCD/LED

Преимущества

Все индивидуальные модули в стоечных ИБП CMS поддерживают горячую замену и функцию изоляции от неполадок, означающую, что модуль автоматически выйдет из системы. В то время как, все силовые модули имеют общую автоматическую нагрузку для обеспечения нормальной системы резервирования и устойчивости к сбоям. Таким образом, наша CMS ИБП система всегда соответствует стандартам TIER1-4 во время применения ЦОД разного объема или сереверных комнат.
ИБП система поддерживает функцию горячей замены( присоединение или отсоединение во время работы системы), вы можете подсоединять или отсоединять силовые модуля согласно конкретным требованиям нагрузки.
ИБП система состоит из многочисленных силовых модулей 25 кВА, и у вас есть возможность выбирать соответствующее количество модулей согласно вашим кокретным требованиям нагрузки.
Система подходит однофазному или трехфазному входному/выходному режиму.
