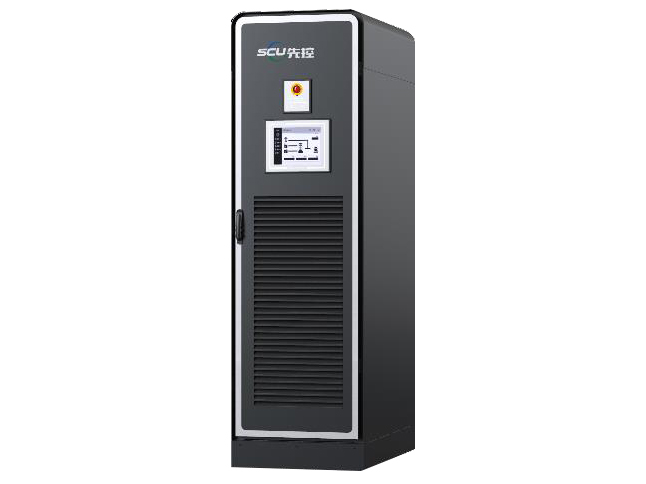

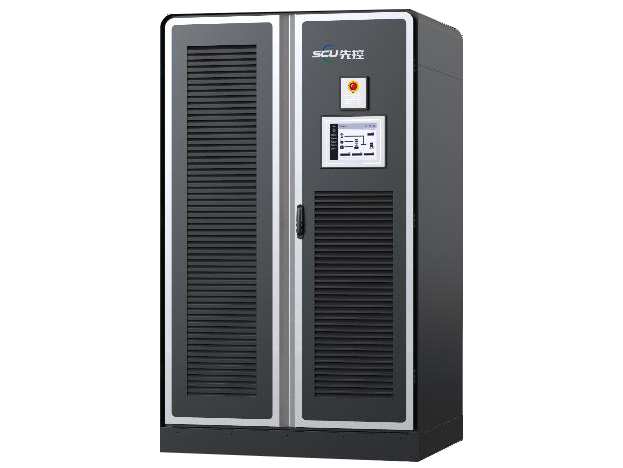

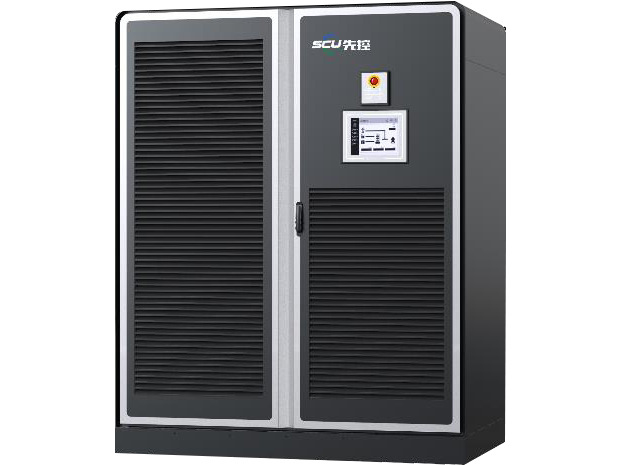

Гибридная система преобразования энергии с доступом к солнечной энергии

Гибридная система преобразования энергии (PCS) с доступом к солнечным батареям состоит из фотоэлектрических модулей управления и двунаправленного преобразователя постоянного тока в переменный. Фотоэлектрические модули увеличивают напряжение, вырабатываемое солнечной панелью, для двунаправленного преобразователя переменного тока в постоянный или для зарядки аккумулятора. Контроллер в модулях PV в полной мере использует точку максимальной мощности (или MMP), что позволяет полностью использовать солнечную энергию. Двунаправленный преобразователь переменного/постоянного тока обеспечивает преобразование мощности между постоянным и переменным током. Преобразователь используется для преобразования переменного тока в постоянный для зарядки аккумулятора и постоянный ток в переменный для обеспечения питания нагрузки или обратной подачи в сеть. Кроме того, гибридная система преобразования энергии с доступом к солнечной энергии проста в установке и обслуживании.

Двунаправленный модуль переменного/постоянного тока

Двунаправленный преобразователь переменного тока в постоянный выполняет преобразование мощности между постоянным и переменным током. Кроме того, он может преобразовывать переменный ток в постоянный для зарядки аккумулятора и преобразовывать постоянный ток в переменный для питания нагрузки или обратной подачи в сеть.

Статический переключатель

Статический переключатель в автоматическом режиме переключается в течение 10 мс. В нормальном рабочем состоянии переключатель включен. При сбое сетевого питания выключатель выключается, и аккумуляторная система, таким образом, переходит в автономный режим для питания нагрузок.

Система мониторинга

Система контролирует каждую отдельную ячейку батареи и записывает ее характеристики.

Отслеживание максимальной мощности

Фотоэлектрические модули увеличивают напряжение, вырабатываемое солнечной панелью. Используются для двунаправленного преобразователя переменного тока в постоянный или для зарядки аккумулятора. Контроллер в модулях PV в полной мере использует точку максимальной мощности (или MMP), чтобы полностью использовать солнечную энергию.

Общие сведения

• Несколько режимов работы: режимы подключения к сети, автономные режимы, рабочие режимы и режимы отключения от сети;
• Технология трехуровневого контроля обеспечивает качественный выпуск электроэнергии;
• Трансформация низкого напряжения и компенсация реактивной мощности;
• Система микросетей, состоящая из батареи, инвертора для накопления энергии и солнечной панели, обеспечивает бесперебойное электроснабжение;
• 100% несбалансированная нагрузка при автономной работе;
• Непрерывная 105% номинальная выходная мощность;
• Многие инверторы накопления энергии могут быть подключены параллельно для увеличения емкости аккумуляторной системы;
• Допускается вход переменного или постоянного тока для поддержания нормальной работы аккумуляторной системы;
• Модульная конструкция позволяет гибко комбинировать энергоаккумуляторы системы преобразования энергии.

Технические характеристики s
