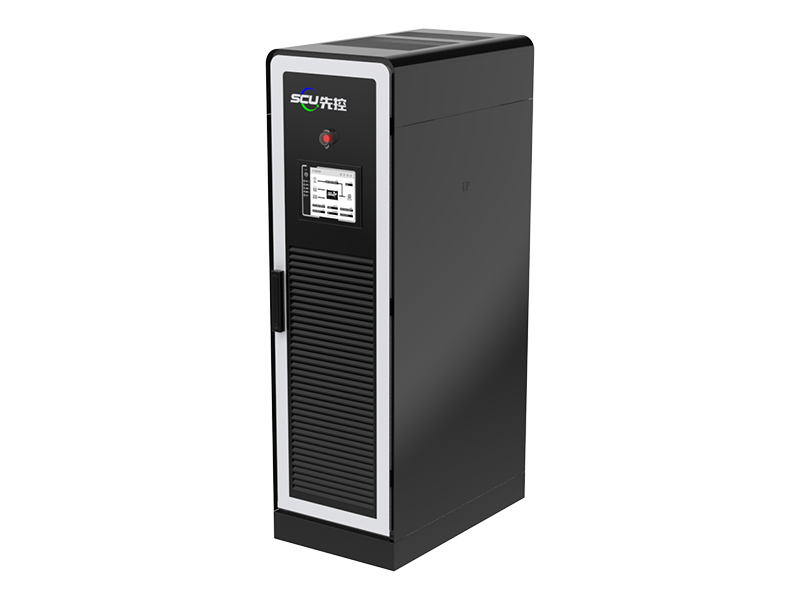

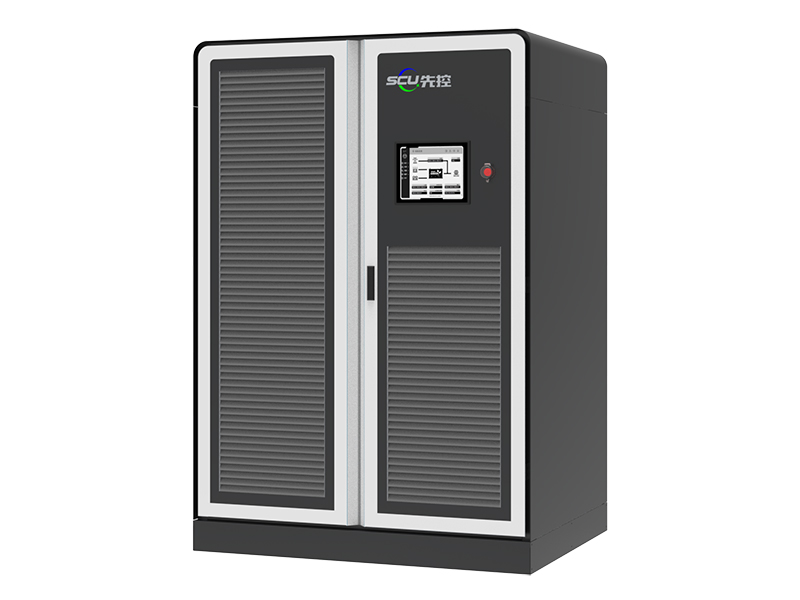

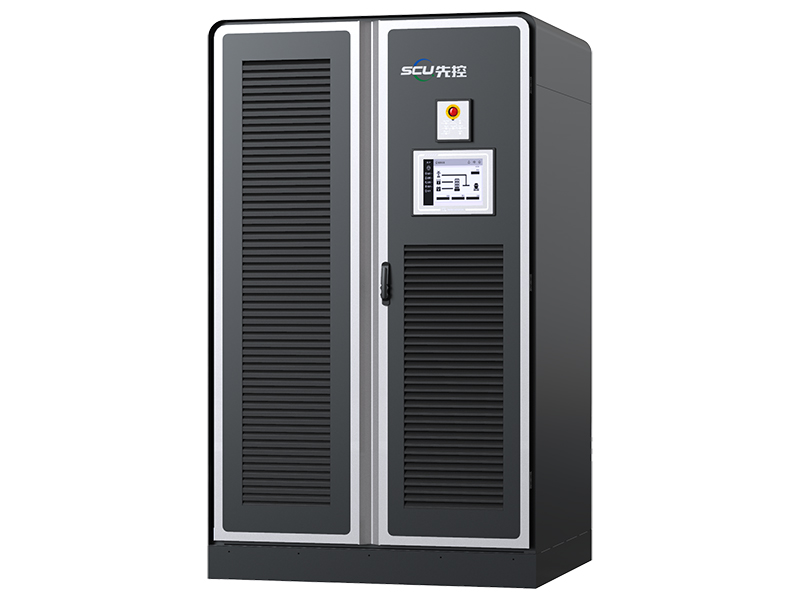

Интегрированная система преобразования мощности на базе модуля 50 кВт

Двунаправленный преобразователь обеспечивает электрическое преобразование между постоянным и переменным током. Он может преобразовывать переменный ток в постоянный для зарядки аккумулятора и преобразовывать постоянный ток в переменный для питания нагрузок или обратной подачи в сеть. Система преобразования энергии оснащена передовой технологией цифрового управления, которая гарантирует стабильную работу системы PCS. Он может переключаться между режимами разрядки с подключением к сети, зарядки с подключением к сети и автономным режимом работы. Система PCS характеризуется модульной конструкцией, что позволяет гибко подсоединять аккумуляторные батареи для одинаковой выходной мощности. Все эти конструкции значительно продлевают срок службы батарей.

Модуль преобразователя переменного/постоянного тока

Двунаправленный преобразователь переменного тока в постоянный может преобразовывать постоянный ток в переменный и переменный в постоянный. Кроме того, он может преобразовывать переменный ток в постоянный для зарядки аккумулятора и преобразовывать постоянный ток в переменный для обеспечения питания нагрузок или сетей с обратной подачей.

Статический переключатель

Автоматический статический переключатель может быть переключен в течение 10 мс. В нормальных условиях работы статический переключатель включен. При сбое сетевого питания статический выключатель немедленно отключается, и аккумуляторная система, таким образом, переходит в автономный режим для питания нагрузки.

Система мониторинга

Система преобразования энергии отслеживает состояние каждого элемента батареи и записывает характеристики этих элементов.

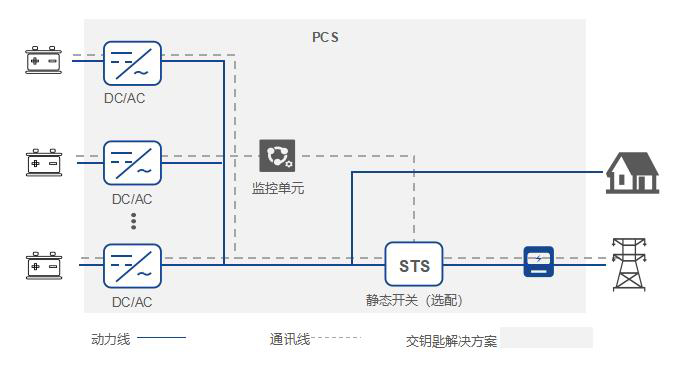

Система топологии

Общие сведения

• Несколько режимов работы: доступны режимы подключения к сети, автономные режимы работы и режим отключения от сети;
• Технология трехуровневого контроля обеспечивает качественный выпуск электроэнергии;
• Система силового преобразователя поддерживает различные типы связи, включая RS485, CAN, Ethernet;
• Функции низкого напряжения: система микросетей, состоящая из батареи, инвертора накопления энергии, фотоэлектрической панели (обеспечивает бесперебойное электроснабжение);
• 100% несбалансированная нагрузка при автономной работе;
• Непрерывная 105% номинальная выходная мощность;
• Инверторы накопления энергии могут быть подключены параллельно для увеличения емкости аккумуляторной системы;
• Допускается вход переменного или постоянного тока для поддержания нормальной работы аккумуляторной системы;
• Модульная конструкция позволяет гибко комбинировать систему преобразования энергии (PCS).

Технические характеристики
