Система накопления энергии с преобразователем PCS

Система преобразования мощности PCS представляет собой многофункциональный преобразователь переменного и постоянного тока. Она выполняет основные функции двунаправленного преобразования мощности и может оснащаться дополнительными модулями для переключения между сетевым и автономным режимами и подключения возобновляемых источников энергии. Преобразователь PCS мощностью от 50 до 250 кВт соответствует требованиям коммерческих и промышленных аккумуляторных систем накопления энергии.
SCU самостоятельно производит как системы преобразования мощности PCS для накопителей энергии, так и литий-ионные аккумуляторные системы. Как поставщик гибридных инверторов, мы поддерживаем ваш бизнес в сфере аккумуляторных систем PCS на всех этапах: от выработки электроэнергии до её передачи, распределения и потребления.
Особенности
  • Гибкое расширение системы
    Несколько модулей PCS могут работать параллельно для увеличения установленной мощности системы накопления энергии.
  • Несколько режимов работы
    Поддерживаются режимы PQ, VF и VSG, а также заряд от сети, разряд в сеть и автономная работа.
  • Эффективное преобразование энергии
    Трёхуровневая технология управления повышает эффективность преобразования и качество электроэнергии.
  • Широкая совместимость с аккумуляторами
    Широкий диапазон входного напряжения DC обеспечивает совместимость с различными конфигурациями аккумуляторов и требованиями к заряду/разряду.
  • Адаптация к сети и нагрузке
    Поддерживается диспетчерское управление сетью по интерфейсам RS485, CAN и LAN, компенсация реактивной мощности и работа со 100% несимметричной нагрузкой в автономном режиме.
  • Надёжная эксплуатация и техническое обслуживание
    Поддерживается длительная работа при 110% номинальной выходной мощности, резервированное питание управления AC/DC, воздушный поток спереди назад и полное фронтальное обслуживание.
Модули двунаправленного PCS

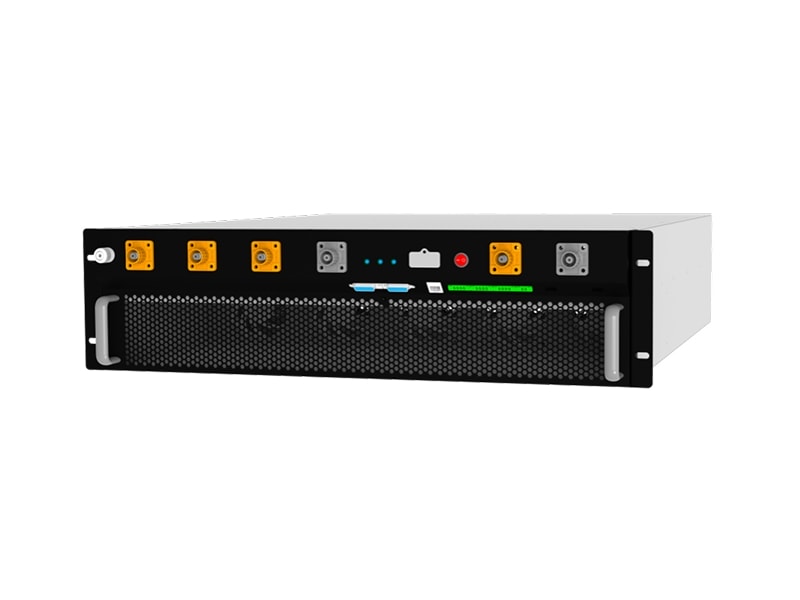

PCM125
PCM125

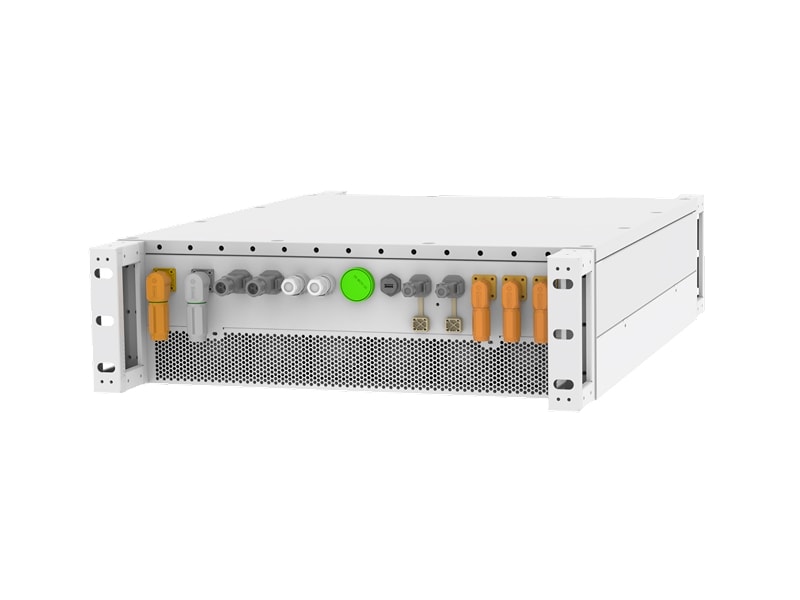

PCM250
PCM250
Модель PCM125-H PCM250
Параметры аккумуляторного порта Диапазон напряжения 580–950 В DC (3W3L) 1000–1500 В DC (3W3L)
650–950 В DC (3W+N)
Макс. мощность DC - 275 кВт
Макс. ток DC 230 А 275 А
Параметры AC в сетевом режиме Схема выходного подключения 3W+N+PE 3W+PE
Номинальная мощность 125 кВт 250 кВт
Номинальное напряжение 400/380 В AC 690 В AC
Номинальный ток 181 А 210 А
Диапазон напряжения от -15% до +10% от -15% до +10% (настраивается)
Номинальная частота 50/60 Гц 50 Гц (±10%)
Диапазон частоты ±2 Гц -
THD выходного тока ≤3% (при номинальной мощности) ≤3% (при номинальной мощности)
Параметры AC в автономном режиме Схема выходного подключения 3W+N+PE 3W+PE
Номинальная мощность 125 кВт 250 кВт
Номинальное напряжение 400/380 В AC 690 В AC
Номинальная частота 50/60 Гц 50 Гц
Номинальный ток 181 А 210 А
Точность напряжения 100% -
Точность частоты ±0.2 Гц -
THD выходного напряжения 3% (полная линейная нагрузка) ≤3% (при номинальной мощности)
Допустимая несимметрия нагрузки 100% -
Перегрузочная способность ≤110%: непрерывная работа;110%–120%: время работы ≥10 мин;120%: остановка работы через 1 мин

 ≤10%: время работы 10 мин; 110%–120%: остановка работы через 1 мин
Условия эксплуатации Рабочая температура от -30°C до 70°C (снижение мощности выше 45°C) от -40℃ до 60℃ (снижение мощности выше 45℃)
Температура хранения от -40°C до 70°C, без аккумулятора от -40℃ до 70℃, без аккумулятора
Относительная влажность 0–95% RH, без конденсации 0–95% RH, без конденсации
Рабочая высота над уровнем моря ≤4000 м (снижение мощности выше 2000 м) ≤3000 м (снижение мощности выше 3000 м)
Связь и управление Порт связи BMS CAN / RS485 CAN / RS485
Порт связи EMS LAN / RS485 LAN / RS485
Протоколы связи CAN2.0 / Modbus RTU / Modbus TCP Modbus RTU / Modbus TCP / IEC104 / CAN2.0
Способ установки Монтаж в стойку Монтаж в стойку
Способ гальванической развязки Без гальванической развязки Без гальванической развязки
Степень защиты IP20 (в помещении) IP66
Способ охлаждения Вентиляторное охлаждение, интеллектуальное регулирование скорости воздушного потока Воздушное охлаждение, интеллектуальное управление скоростью вентилятора
Макс. КПД 98.5% 98.6%
Габариты (W×D×H) 642×540×172 мм 740×1040×220
Масса 62 кг 100 кг
Направление воздушного потока Забор воздуха спереди, выпуск сзади Забор воздуха спереди, выпуск сзади
